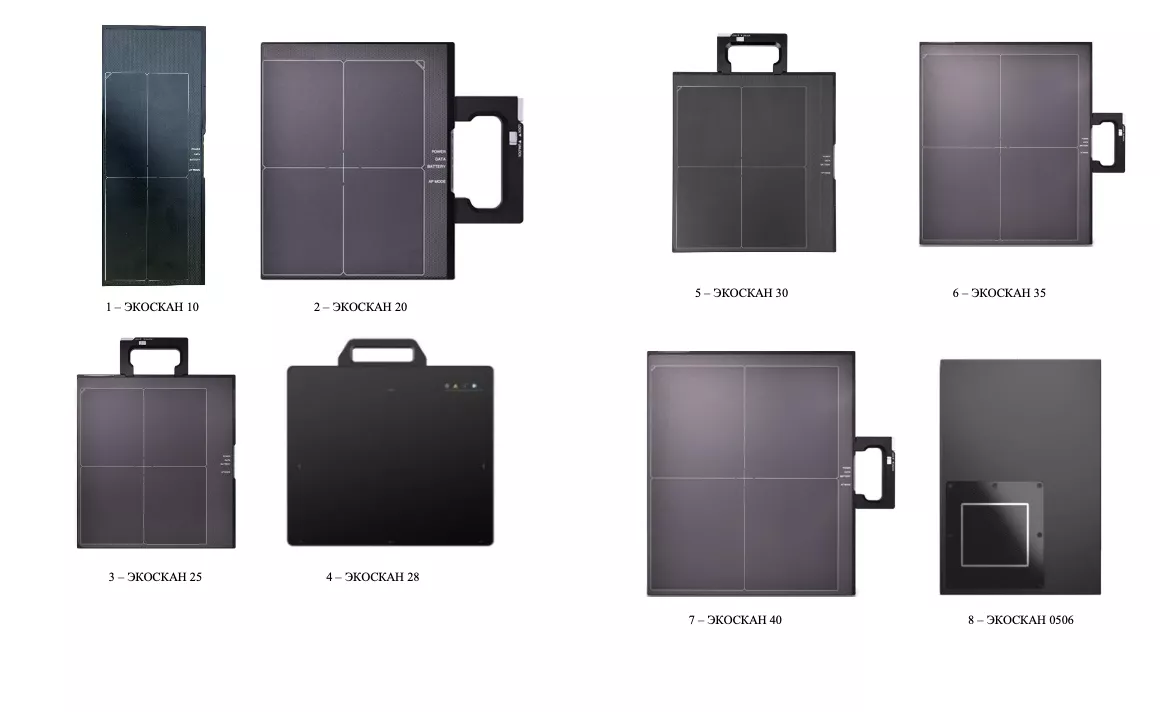

Назначение мобильного беспроводного комплекса цифровой радиографии Экоскан

Беспроводной программно-аппаратный комплекс Экоскан предназначен для неразрушающего контроля промышленных изделий методом прямой цифровой радиографии. Применение комплекса Экоскан позволяет исключить использование рентгеновской плёнки и необходимость содержания оборудования и помещений для её химобработки, расшифровки и последующего хранения. Комплекс может быть использован при контроле труднодоступных объектов в полевых и в заводских условиях без использования дополнительных источников питания.

Комплексы цифровой радиографии Экоскан внесены в Госреестр средств измерений РФ
(№ 84262-21).

Принцип действия

Принцип действия комплекса основан на регистрации рентгеновского излучения, проходящего через объект контроля и попадающего на матрицу плоскопанельного детектора с дальнейшим его преобразованием в цифровой сигнал и получением на экране персонального компьютера изображения, доступного для последующей обработки, анализа и хранения.

Сцинтиллятор детектора преобразовывает рентгеновское излучение в видимый свет, который воспринимается фотодиодной матрицей. Аналоговый электрический сигнал от каждого элемента фотодиодной матрицы преобразовывается аналого-цифровым преобразователем (АЦП) в цифровой формат. Чем выше разрядность АЦП, тем больше градаций оттенков серого можно получить. Далее цифровое изображение посредством проводной или Wi-Fi связи передаётся на компьютер оператора. Специализированное программное обеспечение «Стражник» позволяет осуществлять оперативное управление комплексом и расшифровывать полученное изображение контролируемого объекта.

В зависимости от решаемой задачи сцинтиллятор детектора может быть выполнен из оксисульфида гадолиния (Gadox) или из йодистого цезия (Csl). Gadox имеет зернистую структуру, менее чувствителен к рентгеновскому излучению (по сравнению с Csl) и может быть использован в условиях неизбежного прямого попадания рентгеновских лучей на рабочую область детектора, минуя объект контроля. Монокристаллическая структура сцинтиллятора на основе Csl значительно чувствительнее к рентгеновскому излучению, что позволяет, при одинаковых условиях контроля и при одинаковом качестве получаемого изображения, производить экспозицию в 3–4 раза быстрее и контролировать изделия большой толщины. Однако сцинтиллятор на основе Csl не рекомендуется использовать в случае возможного прямого попадания рентгеновского излучения на рабочую область детектора или при значительной разнотолщинности объектов контроля. Это обусловлено эффектом «памяти» кристаллической структуры йодистого цезия при воздействии прямого рентгеновского излучения. Полученные в результате переэкспонирования белые пятна исчезают только по истечению длительного периода времени — от нескольких часов до нескольких дней или даже недель, в зависимости от параметров сделанной экспозиции. Поэтому сцинтиллятор на основе Csl рекомендуется использовать только для контроля объектов, имеющих равномерную или близкую к равномерной радиационную толщину, например, сварных швов труб большого диаметра.

Порядок цен

КЦР Экоскан 10 38 700 $
КЦР Экоскан 1030 42 000 $
КЦР Экоскан 20 50 500 $
КЦР Экоскан 2552 700 $
КЦР Экоскан 4050 500 $
