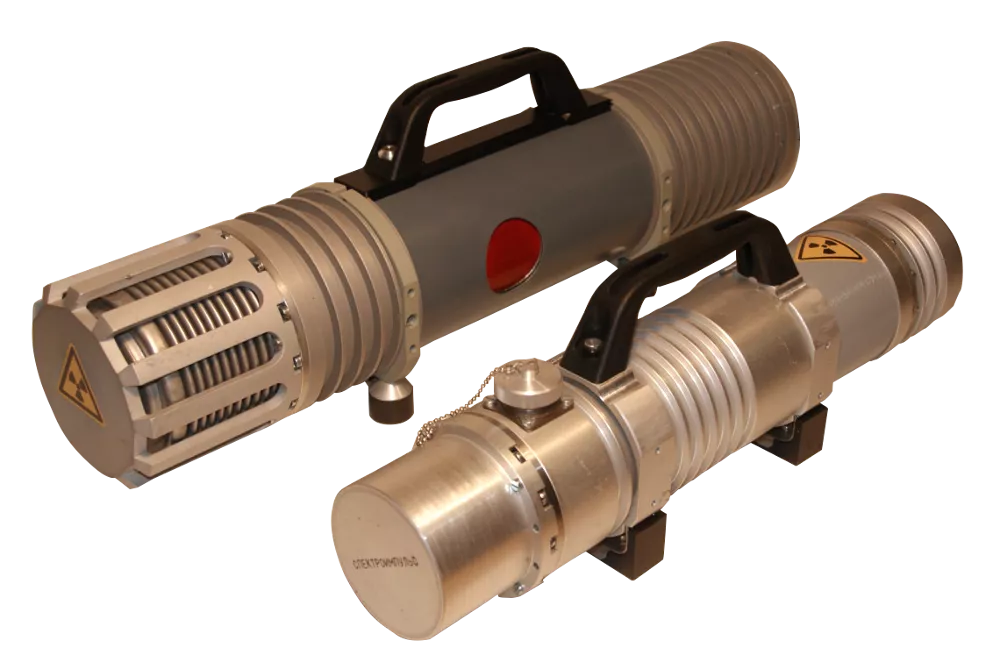

Рентгеновский аппарат «Март-250» – дефектоскоп портативного, использующийся для неразрушающего контроля целостности сварных швов, металлических и композитных деталей, структур, литых элементов и так далее. Разработан для использования в полевых условиях.
Компактные размеры рентгеновского аппарата «Март-250» в сочетании с небольшой массой (вес излучателя составляет 9 кг, пульта управления – 4 кг) и возможностью работы от однофазной сети позволяют его использовать на отдалённых и труднодоступных объектах.
Основной рабочий элемент рентгеновского аппарата «Март-250» – трубка постоянного потенциала 0,1БПМ. Благодаря частоте более 100 кГц и повышенному напряжению на аноде она способна «просвечивать» стальные листы толщиной до 50 мм с использованием высокочувствительных плёнок и усиливающих экранов.
Как и другие рентгеновские аппараты «Март», устройство прошло необходимые освидетельствования и может использоваться на объектах ПАО «Газпром».
Портативный дефектоскоп «Март-250» предназначен для использования в полевых условиях. Температурный диапазон эксплуатации устройства – от -20 до +40 градусов Цельсия. При использовании аппарата «Март-250» в холодных климатических условиях перед включением его требуется отогреть. Минимальная стартовая температура составляет -10 градусов Цельсия. При запуске в более холодных условиях может наблюдаться пробой изоляции на высоковольтных элементах конструкции.
Дефектоскоп «Март-250» выполняется в корпусе, защищённом от попадания пыли и влажности по стандарту IP20. Это значение достигается с подключёнными разъёмами.
Аппарат постоянного потенциала «Март-250» может пребывать в активном состоянии (когда на трубку-излучатель подаётся напряжение) не больше 10 минут непрерывно. После этого ему требуется «отдых». Наименьшее время пребывания в неактивном состоянии не может быть меньше, чем период, в котором «Март-250» находился под напряжением.
При соблюдении условий эксплуатации производитель даёт гарантию на этот портативный рентгеновский дефектоскоп в течение 12 месяцев со дня покупки, но не свыше 500 ч работы суммарно.
Напряжение, подаваемое на рентгеновскую трубку-излучатель в активном режиме, кВ |
От 130 до 250 |
Количество рентгеновского излучения, фиксируемого за 1 минуту на расстоянии 50 см от фокуса излучателя, при прямом пучке, Р |
5 |
Размер фокусного пятна рентгеновского излучения максимальный при пиковой мощности анода, мм |
0,9х1,4 |
Предельная толщина стального листа, просвечиваемого рентгеновским аппаратом, при времени воздействия 10 минут и расстоянии фокусировки 70 см, с использованием усиливающих экранов NDT-1200, мм |
50
|
Максимальная мощность на аноде, Вт |
200 |
Максимальное потребление тока, ВА |
450 |
Метод просвечивания рентгеновским излучением |
Направленный |
Как и другие аппараты линейки «Март», модель 250 предназначена для подключения к питающей однофазной сети с напряжением 220±10% и частотой 50±1 Гц.
Дефектоскоп рекомендуется использовать с плёнками высокочувствительных типов, которые дополняются усиливающими экранами.
Дефектоскоп постоянного потенциала, как и другие модели серии «Март», прошёл экспертизу в НИИ радгигиены им. Рамзаева, где подтверждено его соответствие требованиям к санитарной безопасности подобного оборудования.
Фактическая чувствительность рентгеновского контроля данного устройства соответствует классу 1 по классификации ГОСТ 7512.
Как и другие рентгеновские дефектоскопы серии «Март», эта модель входит в перечень средств «Газпром» и разрешена к использованию на объектах предприятия для проведения неразрушающего радиографического контроля.
В комплектацию поставки входят:
· Блок-излучатель рентгеновского излучения;
· Пульт управления;
· Кабель высокочастотного типа для соединения блока-излучателя с пультом;
· Кабель питания для подключения устройства к сети;
· Футляр для защиты устройства при транспортировке.
Также в комплект поставки входят дополнительные информационные материалы, включая руководства по эксплуатации и техническому обслуживанию устройства, и сертификат ГОСТ.
