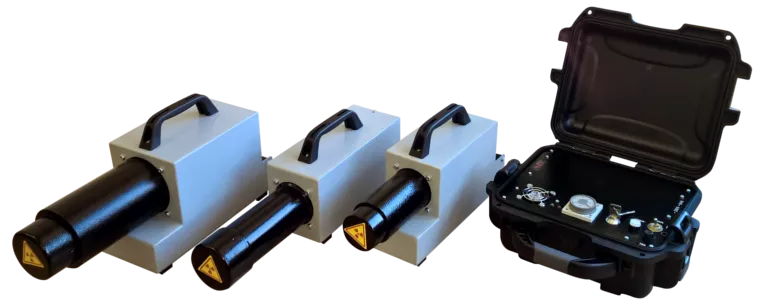

Импульсный рентгеновский аппарат «Арина-9» используется для неразрушающего контроля стыковых сварных соединений в трубопроводах, определения их целостности, наличия дефектов и посторонних включений в структуру шва.
Рентгеновский аппарат «Арина-9» отличается компактным и портативным исполнением, что позволяет использовать его в полевых условиях и при выполнении выездных работ. В качестве питания может применяться однофазная сеть или аккумуляторные батареи (в комплект не входят). Также импульсный рентген аппарат «Арина-9» может устанавливаться на кроулер «Сирена-5» для автоматизации процедур контроля.
Ключевыми достоинствами рентгеновского аппарата «Арина-9» являются:
· Портативность. Масса рентгеновского блока аппарата «Арина-9» составляет 8,1 кг, а размеры - 520×135×215 мм. Это позволяет без труда использовать его в полевых и сложных условиях, а также упрощает доставку и транспортировку;
· Низкая цена. Аппараты «Арина-9» для неразрушающего рентгеновского контроля зарекомендовали себя как бюджетное, но при этом надёжное и практичное решение;
· Подходит для короткой экспозиции. Благодаря высокой амплитуде напряжения на рентгеновской трубке, составляющей 330 кВ, аппараты «Арина-9» повышают производительность контроля.
Сфера использования импульсного рентгеновского аппарата неразрушающего контроля «Арина-9» не ограничивается определением качества сварных стыковых швов при прокладывании трубопроводов. Он также показал практичность в нефтегазовой отрасли, атомной энергетике, судостроении. Импульсный рентген аппарат может использоваться:
· Для рентгеновского контроля качества металлоконструкций;
· Для рентгеновского контроля качества различных сварных соединений;
· Для рентгеновского контроля структуры и целостности литых, кованых и композитных изделий.
Наибольшую практичность показывает использование данного рентгеновского аппарата со светочувствительными плёнками (такими как Agfa F8) и усиливающимися экранами.
Данная модель – наиболее мощная рентгеновская установка в серии аппаратов неразрушающего контроля «Арина». Амплитуда напряжения на аноде в этом устройстве составляет 300 кВ. Для сравнения начальные аппараты серии «Арина» (такие как «Арина 1») имеют значение этого параметра всего 180 кВ.
Это позволяет использовать данное устройство для неразрушающего рентгеновского контроля толстостенных трубопроводов и других металлических (композитных) изделий, в том числе на объектах, где предъявляются высокие требования к качеству сварных или паяных соединений.
Амплитуда напряжения на аноде (рентгеновской трубке), кВ |
300 |
Экспозиционная доза при замере на дистанции в 50 см от торца излучателя за 90 секунд (не менее), ккКл/кг (мР) |
309,7 (1200) |
Толщина стального изделия, которую можно исследовать при использовании усиливающих экранов флуоресцентного па, максимальная, мм |
85 |
Толщина стального изделия, которую можно исследовать при использовании плёнок высокой контрастности, максимальная, мм |
45 |
Диаметр фокусного пятна, мм |
2,5 |
Потребляемая мощность, максимальная, ВА |
300 |
Масса блока излучателя, кг |
8,1 |
Масса пульта управления, кг |
6 |
Эксплуатационный температурный диапазон, градусов Цельсия |
-40…+50 |
Температура хранения, градусов Цельсия |
-5…+50 |
В комплект поставки входят:
· Непосредственно блок-излучатель;
· Пульт управления;
· Соединительный кабель для подключения блока к пульту управления (20 метров);
· Кабель питания для подключения к сети 220 В;
· Кабель питания для подключения к аккумулятору 24 В.
Также устройство комплектуется необходимыми запчастями, инструментами и аксессуарами по ведомости ЗИП, и обязательной документацией.
